Назначение системы светового ограждения мачт и высотных объектов
Для обеспечения безопасности полётов в ночных условиях и в условиях плохой видимости в соответствии с требованиями Международного комитета по авиационной безопасности (ICAO) и Межгосударственного авиационного комитета (МАК) на высотных объектах устанавливаются заградительные огни (ЗОМ).В соответствии с требованиями руководства по эксплуатации гражданских аэродромов РФ (РЭГА РФ-94) искусственные препятствия, здания и сооружения должны иметь световое ограждение (ЗОМ) на самой верхней части (точке) и ниже по высоте через каждые 45 м. Для светового ограждения сооружений должны быть использованы заградительные огни (ЗОМ), а на особо опасных препятствиях устанавливаются высокоинтенсивные огни. Башни и мачты базовых станций операторов сотовой связи относятся к таким объектам и их необходимо оборудовать заградительными огнями.
Обзор энергосберегающей системы светового ограждения мачт и высотных объектов
Комплексное техническое решение №1 (Максимальная защита)
Описание:
УЗК-СОМ мод.В10 (защита III класса) устанавливается в 19” стойку или крепится отдельно на стене с помощью поворотных кронштейнов, поставляемых в комплекте.
УЗЦП-ЗОМ 160/40 (защита II класса) устанавливается на вводе в контейнер в распределительном щите или отдельном боксе на DIN-рейку. Таким образом осуществляется двухступенчатая защита II-III класса для отсечения основных и остаточных помех в соответствии требованиями ГОСТ Р 51992-2002 (МЭК 61643-1-98)
Спецификация:
- УЗК-СОМ мод.В10/ Устройство защиты и контроля светового ограждения мачт, 1U, 19″, 2 линии, защита III класса (10кА на провод), 42-60В пост тока — 1 штука
- УЗЦП-ЗОМ 160/40/ Устройство защиты цепей питания зонового ограждения мачт, II класс, 40 кА на 1 линию — 2 штуки
- Лампа светодиодная LEDZOM 48В — 8 штук
- Заградительный огонь LEDZOM тип А — 8 штук
Комплексное техническое решение №2 (Типовое подключение)
Описание:
УЗК-СОМ мод.В40 (защита II класса) устанавливается в outdoor кабинет или в 19” стойку внутри контейнера или крепится отдельно на стене с помощью поворотных кронштейнов, поставляемых в комплекте.
Спецификация:
- УЗК-СОМ мод.В40/ Устройство защиты и контроля светового ограждения мачт, 1U, 19″, 2 линии, защита II класса (40кА на провод), 42-60В пост тока — 1 штука
- Лампа светодиодная LEDZOM 48В — 8 штук
- Заградительный огонь LEDZOM тип А — 8 штук
Состав предлагаемого инженерно-технического решения системы светового ограждения мачт и высотных объектов:
Устройство защиты и контроля светового ограждения мачт (УЗК-СОМ)
Описание:
Энергоэффективное решение для светового ограждения мачт (ЗОМ) базовых станций операторов связи, зданий и сооружений. Подключается в контролируемую цепь электропитания заградительных огней мачт, в которых используются светодиодные лампы, и препятствует проникновению импульсных помех во вторичные цепи электропитания оборудования. Контролирует исправную работу двух линий заградительных огней с выдачей сигнала об аварии.
Преимущества:
- Применяется аналоговая схема для блока управления ЗОМ
- Встроенная защита от перенапряжений с импульсных помех цепей вторичного электропитания оборудования 48В
- Самовосстановление работы оборудования системы после прекращения перегрузки
- А так же сигнализация об аварии, как при частичном перегорании ламп ЗОМ, так и при авариях: КЗ, обрыв, токовой перегрузке
Устройство защиты цепей питания зонового ограждения мачт (УЗЦП-ЗОМ)
Описание:
УЗЦП-ЗОМ предназначено для защиты электропитающей установки от перенапряжений в кабелях питания светодиодных ламп ЗОМ, возникающих при прямых ударах молнии в мачту, а так же помех от близких ударов молнии. В устройстве реализована двухкаскадная схема защиты с дроссельной развязкой, обеспечивающей быстродействие и защиту от высокомощных импульсов тока.
Краткие технические характеристики*:
- Максимально рабочее напряжение цепи питания: 160 В
- Максимальный рабочий ток цепи питания: 20А
- Номинальный импульсный разрядный ток от 40 до 120А
- Время срабатывания: 25 нс.
- Степень защиты корпуса: IP20.
*Существует возможность выпуска продукции по индивидуальным требованиям Заказчика
Защита электроустановок объектов связи от перенапряжений со стороны фидеров светоограждения мачт.
Техническое решение.

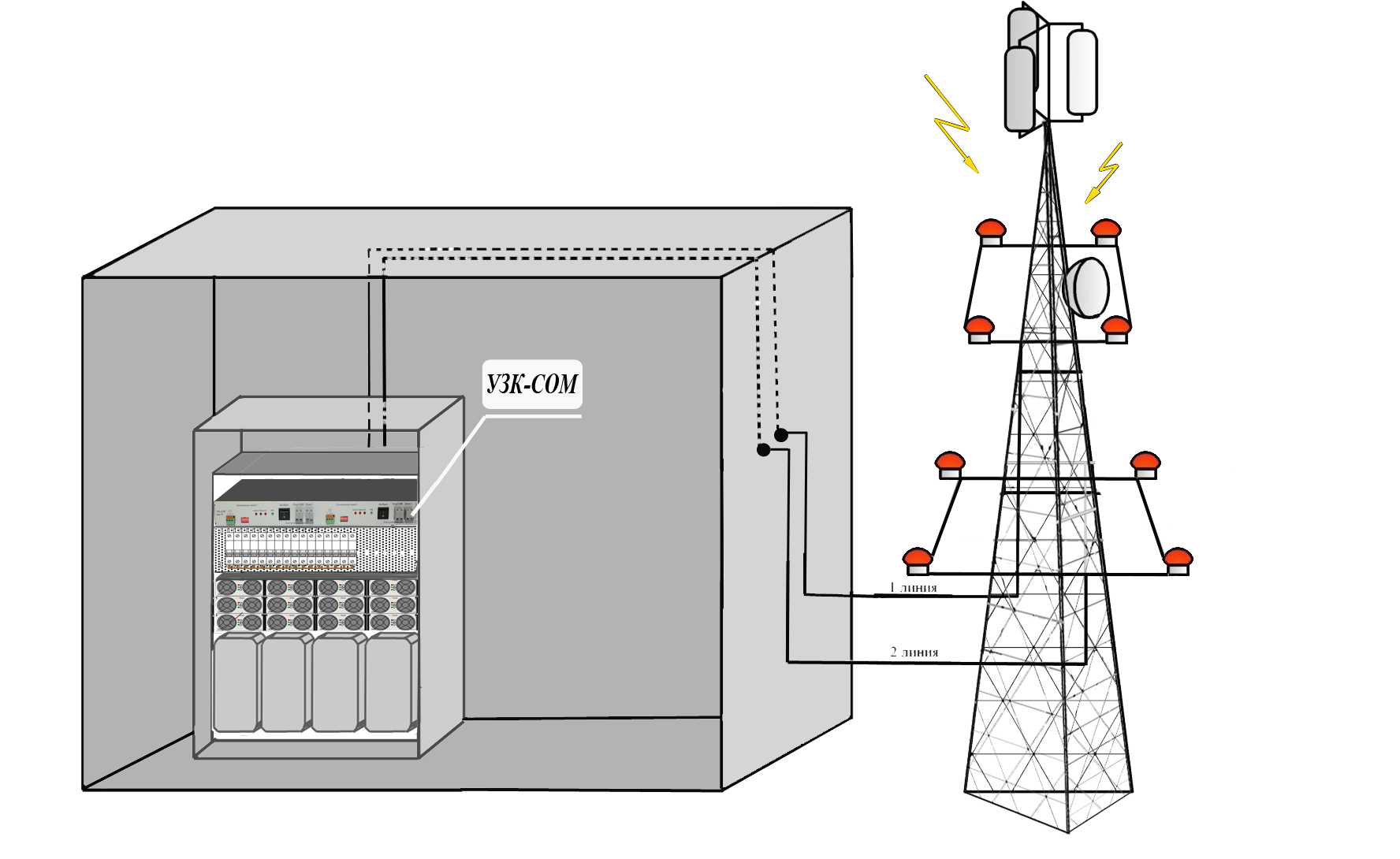

В соответствии с предъявляемыми требованиями необходимо обеспечить надежную защиту электроустановки постоянного тока и всего оборудования, размещенного в здании объекта связи (контейнере) от заноса перенапряжений по кабелям питания светоограждения мачт. Номинальное напряжение питания светоограждения составляет 48 (54) Вольт постоянного тока. Положительный полюс электроустановки заземлен. Используемое УЗИП должно соответствовать I классу и иметь уровень защиты II класса. Предполагается, что для контроля исправности ламп и кабелей фидеров светоограждения применяется устройство типа УЗК-СОМ, содержащее УЗИП III класса. Данная задача, в принципе, может быть решена с применением стандартных УЗИП для электроустановок, однако поставленная задача имеет ряд особенностей, а именно:
- защита происходит не со стороны источника питания, а со стороны нагрузки;
- заранее известен ток нагрузки, который имеет небольшую величину;
- устройство защиты представляет из себя единую систему с устройством защиты и контроля УЗК-СОМ, содержащем УЗИП III класса, защиту от токовой перегрузки, развязывающие дросселя.
Поэтому оптимальным решением является применение специализированного УЗИП. Для целей защиты цепей питания светоограждения мачт разработана линейка устройств УЗЦП-ЗОМ.
Описание решения
В месте ввода кабеля питания должно быть установлено устройство УЗЦП-ЗОМ 160/120. Устройство предназначено для защиты одного фидера, монтируется на рейку DIN, и имеет ширину порядка 124 мм. УЗЦП-ЗОМ устанавливается в пластиковый или металлический бокс соответствующих габаритов. Возможна установка нескольких устройств в один бокс. Схема подключения УЗЦП-ЗОМ 160/120 показана на рисунке.
Как видно из схемы, УЗИП включается в разрыв кабеля питания. В случае применения модификации УЗЦП-ЗОМ 160/120, клеммы дистанционной сигнализации подключаются к входу системы мониторинга, существующей на объекте. В случае нормального режима работы контакты замкнуты. В случае нагрева варистора выше допустимой температурой они размыкаются (без восстановления). Устройство с сработавшей сигнализацией подлежит замене. Следует обратить внимание на номера клемм, к которым подключаются кабели. Данное подключение является оптимальным, хотя возможны и другие варианты
Следует обратить внимание на номера клемм, к которым подключаются кабели. Данное подключение является оптимальным, хотя возможны и другие варианты. Контакт 4 предназначен для подключения к шине уравнивания потенциалов или шине заземления. Контакт 4 так же должен быть обязательно подключен к системе уравнивания потенциалов.
Рекомендации по подключению следующие:
- в том случае, если УЗЦП-ЗОМ находится в непосредственной близости от ШУП, установленной на вводе или ГЗШ (можно подключить кабелем 1-2 м), то оба контакта заземления могут быть подключены к этой шине;
- если расстояние от шины уравнивания потенциалов/заземления больше, то целесообразно подключить контакты заземления УЗЦП-ЗОМ к разным точкам системы уравнивания потенциалов (например один к шине, другой – к металлоконструкции контейнера);
При монтаже следует выполнять стандартные требования, в том числе:
- подключение к ШУП/ГЗШ производится многожильным медным проводом сечением 20-25 кв. мм;
- обязательно применение кабельных наконечников;
- кабели заземления УЗЦП не должны прокладываться параллельно с кабелями питания и кабелем дистанционной сигнализации.
Светодиодные лампы для ЗОМ напряжением 48В
Описание:
Лампа светодиодная для заградительного огня типа ЗОМ и СДЗО, цоколь Е27; Цвет свечения светодиодных ламп — КРАСНЫЙ, БЕЛЫЙ (другие цвета под заказ); Производятся 1,2 и 3 ярусные. Осевая сила света: 15, 20 и 30 кд соответственно; Диапазон рабочего напряжения: 40-72 В постоянного тока; Потребляемая мощность: менее 3Вт. Рабочая температура: от -50*С до +50*С
Особенности и преимущества:
- Отсутствие электромагнитных помех в диапазонах частот GSM 900/1800, 3G, LTE*
- Высокий заявленный срок службы (более 10 лет)
- Высокий показатель экономичности при эксплуатации
- Лампы для ЗОМ марки LEDZOM имеют специальный морозоустойчивый стабилизатор тока, тем самым обеспечивая стабильную работу в широком диапазоне рабочих напряжений и температур
- Лампы ЗОМ прошли испытания и имеют сертификаты соответствия техническим условиям EAC.
Светодиодные лампы для ЗОМ напряжением 220В
Описание:
Лампа светодиодная для заградительного огня типа ЗОМ и СДЗО, цоколь Е27; Цвет свечения светодиодных ламп — КРАСНЫЙ, БЕЛЫЙ (другие цвета под заказ); Производятся 1,2 и 3 ярусные. Осевая сила света: 15, 20 и 30 кд соответственно; напряжение питания: 220 В переменного тока ; Потребляемая мощность: менее 3Вт. Рабочая температура: от -50*С до +50*С
Особенности и преимущества:
- Отсутствие электромагнитных помех в диапазонах частот GSM 900/1800, 3G, LTE*
- Высокий заявленный срок службы (более 10 лет)
- Высокий показатель экономичности при эксплуатации
- Лампы для ЗОМ марки LEDZOM имеют специальный морозоустойчивый стабилизатор тока, тем самым обеспечивая стабильную работу в широком диапазоне рабочих напряжений и температур
- Лампы ЗОМ прошли испытания и имеют сертификаты соответствия техническим условиям EAC.
Светильник ЗОМ
Описание:
Огонь заградительный малой интенсивности светодиодный малогабаритного типа LEDZOM типа А. Разборный. Климатическое исполнение УХЛ 1, степень защиты IP54. Цвета: красный и прозрачный. Срок эксплуатации прибора не менее 100 000 часов. Рабочая температура от -50 до +50 °C. Материал корпуса: ударопрочный поликарбонат. Крепление на трубу 3/4.
Особенности и преимущества:
- Разборность заградительного огня позволяет снижать время и эксплуатационные затраты при обслуживании
- Огни устойчивы к воздействию инея, дождя, соляного тумана, динамического действия пыли, вибрационных нагрузок, солнечной радиации, резкой смены температуры
- Устойчив к воздействию внешней среды при температуре от -50 С до + 50 С
- Ударопрочный
- Гидроизолирован
- 2 варианта подключения (ввод кабеля по трубе/ввод кабеля через сальники в основании колпака)
- 2 варианта сборки колпак (сборка через защелки с фиксацией шплинтом/болт с барашком)
- 2 варианта подключения кабеля ( через клеммную колодку/напрямую к патрону E27)
- Подходит для всех видов ламп: ЛСД , УПС, LEDZOM
Сертификат МАК на ЗОМ
Огонь заградительный малой интенсивности светодиодный малогабаритного типа LEDZOM тип А. является маркировочным сигнальным огнем. LEZOM тип А не является полетным, рулежным изделием, а также не является авиационным светотехническим прибором. В этой связи, на него не распространяется требование по личию сертификата МАК.
Огонь заградительный малой интенсивности светодиодный малогабаритного типа LEDZOM тип А соответствует требованиям «Приказа Федеральной аэронавигационной службы от 28 ноября 2007 г. N 119 «Об утверждении Федеральных авиационных правил «Размещение маркировочных знаков и устройств на зданиях, сооружениях, линиях связи, линиях электропередачи, радиотехническом оборудовании и других объектах, устанавливаемых в целях обеспечения безопасности полетов воздушных судов»».
