Устройство обладает встроенным блоком питания 48В для питания ЗОМ и заряда аккумуляторных батарей, которые используются для бесперебойной работы системы светоограждения. Использование светодиодных ламп постоянного тока напряжением 48 В обеспечивает электробезопасность эксплуатации линий светового ограждения, а так же значительное снижение уровня потребления электроэнергии и большое время автономной работы.
Блок управления заградительными огнями серии LEDZOM BSLZ-3 могут быть оснащены различными по классу устройствами защиты УЗЦП-ЗОМ, а так же устройством контроля состояния аккумуляторных батарей.
Модельный ряд:
| Характеристики | BSLZ-3 | BSLZ-3Т | BSLZ-3Т-АВР | BSLZ-3Т-АВР-УЗИП |
| Напряжение ламп | 48В | 48В | 48В | 48В |
| Количество входящих линий питания | 1 | 1 | 2 | 2 |
| Количество линий огней | 2 | 2 | 2 | 2 |
| АВР | — | — | + | + |
| Контроль линий | + | + | + | + |
| Фотореле | + | + | + | + |
| Устройство защиты цепей питания (защита от молнии) | — | — | — | 2 |
| Блок бесперебойного питания с АВР | 1 | 1 | 2 | 2 |
| Подогрев АКБ | — | + | + | + |
| Функция мерцающий сигнальный огонь | — | — | — | — |
| Аккумулятор 48В 18Ач (2 группы по 9Ач) | +
(для артикула который содержит 18Ач) |
+
(для артикула который содержит 18Ач) |
+
(для артикула который содержит 18Ач)
|
+
(для артикула который содержит 18Ач) |
Описание работы изделия
Все оборудование размещено в металлическом шкафу.
При разработке шкафа, мы постарались добиться того, чтобы управление шкафом было максимально интуитивно понятно.
Шкаф питается от напряжения 220В. Схема подключения позволяет ввести две независимые линии питания. На первый ввод подается напряжение от основной линии питания шкафа, на второй от резервной линии (если такая линия существует).
При разработке шкафа, мы постарались добиться того, чтобы управление шкафом было максимально интуитивно понятно.
Шкаф питается от напряжения 220В. Схема подключения позволяет ввести две независимые линии питания. На первый ввод подается напряжение от основной линии питания шкафа, на второй от резервной линии (если такая линия существует).
Встроенный в шкаф АВР автоматически переведет питание с основной линии на резервную, в случае потери напряжения на первом входе.Индикаторы на передней панели шкафа информируют, от какой линии в данный момент запитан шкаф.
В случае потери напряжения на основной линии входа и резервной шкаф управления LEDZOM переходит в режим автономной работы. Для этого в шкафу устанавливается две группы аккумуляторов, которые в штатном режиме работы заряжаются, а при пропадании напряжения на основном и резервном вводе, отдают накопленную энергию для поддержания работы подключенных фонарей.
Установленные в шкафу группы аккумуляторов могут быть введены в работу как вместе, так и по отдельности. Это часто требуется при замене группы. В рабочем режиме группы работают параллельно используя общую емкость.
В шкафу предусмотрена защита от сверхтоков (попадании молнии или короткого замыкания проводов на вышке). Для ее реализации использовано УЗК-СОМ, устройство разработанное нашей компанией. В случае аварийного аварийной ситуации устройство прекращает подачу питания на потребителей и при помощи сухого контакта информирует оператора о неисправности.

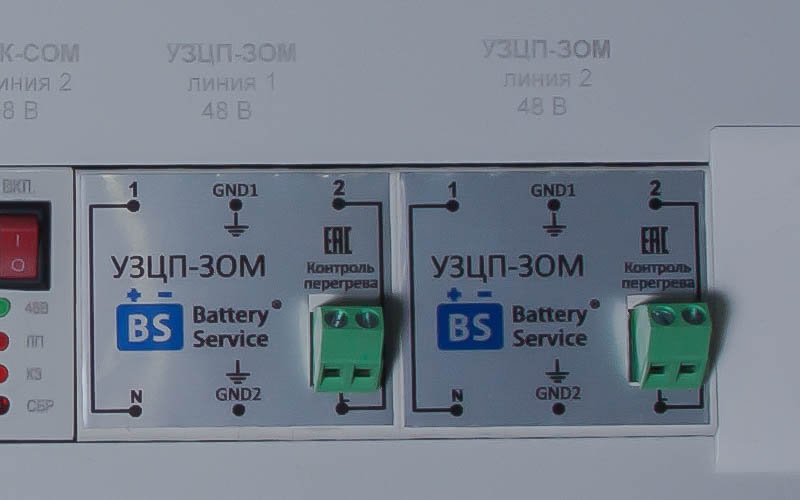

В шкафу предусмотрена защита от перенапряжения и импульсных помех (молниезащита). Разработанное устройство нашей компанией УЗЦП-ЗОМ в случае попадания молнии или резкого всплеска напряжения в цепи, защитит Ваше оборудование от поломки. Устройство надежное и простое в использовании.
Шкаф может работать как в режиме круглосуточного снабжения потребителей (заградительных огней) питанием, так и в режиме «день-ночь». Для этого к шкафу подключается фотореле и выбирается режим отключения подачи питания «ручной» или с использованием фотореле.
Контроль за исправной работой шкафа можно осуществлять при помощи системы контроля и оповещения исправного состояния. В случае неисправности, при помощи реле сухого контакта, возможен вывод оператору оборудования информации об аварии.
Работа шкафа управления LEDZOM надежно, эффективно и проверено временем.
Блок управления заградительными огнями серии LEDZOM BSLZ-3 обеспечивает:
- работу заградительных огней от сети переменного тока 220 В, а при ее пропадании от аккумуляторных батарей;
- дистанционный контроль и местную светодиодную индикацию состояния линий светового ограждения;
- защиту от наведенных помех и коротких замыканий линий светового ограждения.
- работу в автоматическом (день – ночь) или ручном режимах;
- автоматическое включение/выключение заградительных огней в зависимости от уровня естественного освещения в автоматическом режиме (день/ночь);
- защиту от перенапряжений, наведенных при ударах молнии по цепи питания переменным током и со стороны линий светового ограждения.
Опционально может быть реализовано:
- контроль за состоянием аккумуляторных батарей;
- режим прерывистого включения огней («мигание») при отсутствии питающего напряжения и разряде аккумуляторных батарей.
Технические характеристики изделия
| Наименование параметра | Значение |
| Параметры электрического питания: — напряжение переменного тока, В — частота переменного тока, Гц |
220 50/60 |
| Количество защищаемых, контролируемых линий | 2 |
| Диапазон выходного рабочего напряжения постоянного тока, В | 42 ÷ 59 |
| Максимальный рабочий ток А | 1,0 |
| Потребляемая мощность не более, Вт | 1,5 |
| Диапазон значений контролируемого тока, мА | 25 ÷ 1000 |
| Погрешность предварительно устанавливаемых значений контролируемого тока, % | ±5 |
| Максимальное напряжение постоянного тока в коммутируемой цепи “сухих контактов”, В | 72 |
| Максимальный коммутируемый ток в цепи “сухих контактов”, А | 1,0 |
| Сопротивление ключа «сухих контактов», разомкнутое не менее/замкнутое не более, Ом | 2 000 000/0,05 |
| Условия эксплуатации УХЛ 1 по ГОСТ 15150: — температура окружающего воздуха, °С: рабочая предельная — относительная влажность окружающего воздуха, %: при 15 °С, при 25 °С. — атмосферное давление кПа (мм рт. ст.) |
-60…+40 -70…+4575 9884…107, (630…800) |
| Корпус устройства | металлический |
| Габаритные размеры (В*Ш*Г), мм | 500х300х210 |
| Степень защиты оболочки по ГОСТ 14254 | IP65 |
| Масса не более, кг | 15 |
| Наработка на отказ при номинальном значении напряжения электропитания не менее, часов | 150 000 |
| Гарантийный срок, лет | 5 |
Типовая комплектация изделия
Комплект поставки:
- Блок управления заградительными огнями серии LEDZOM – 1 шт.
- Руководство по эксплуатации – 1 шт.
- Потребительская тара — 1 шт.
- Аккумуляторы 12В, 9Ач — 8 шт. (для артикула который содержит 18Ач)
Внешний вид и устройство изделия
Блок управления заградительными огнями серии LEDZOM состоит из следующих комплектующих:
- шкаф металлический;

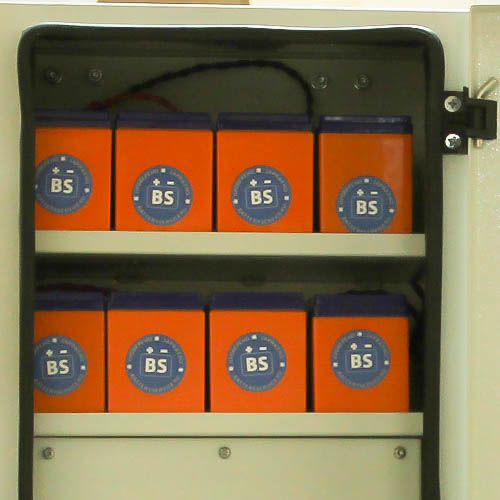

- аккумуляторы свинцово-кислотные 48 В 18Ач — 2 группы по 4 шт 9Ач;

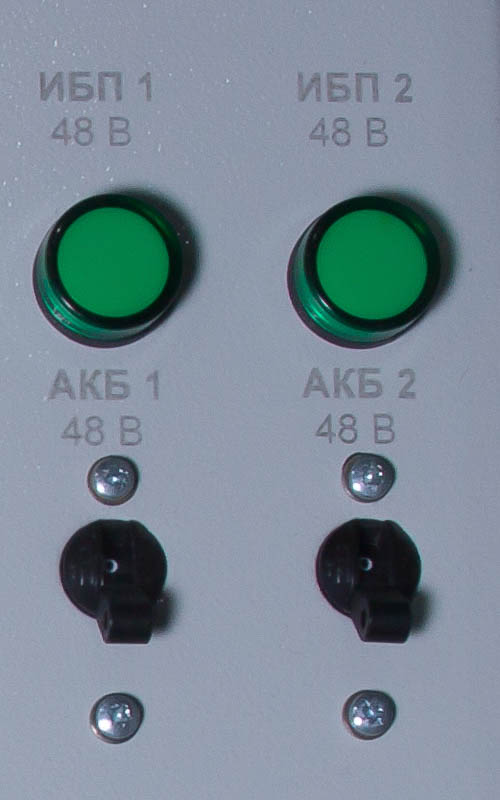

- выключатель АКБ;
- разъемы для подключения кабелей питания 220 В 50 Гц;

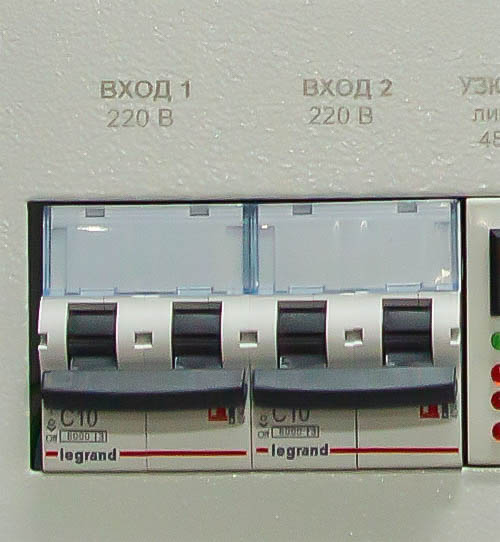

- автоматы входного питания 220 В 50 Гц;

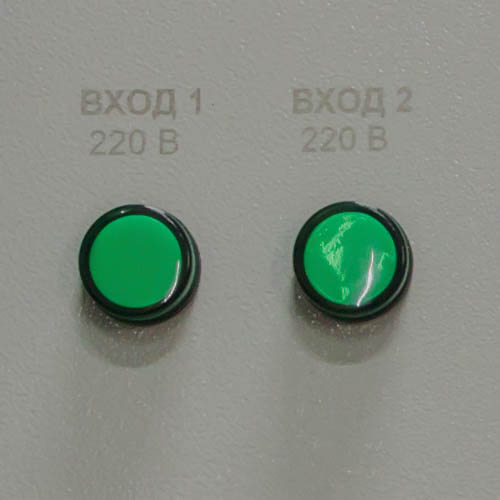

- лампы сигнализации наличия входного питания 220 В 50 Гц;
- автоматический выключатель работы (АВР);
- преобразователь AC/DC220/48 В;
- лампа сигнализации работы ИБП;

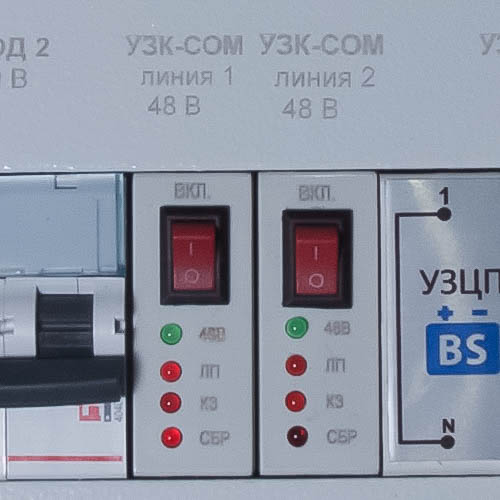

- устройство защиты и контроля светового ограждения мачт УЗК-СОМ мод. А2;
- фотореле;

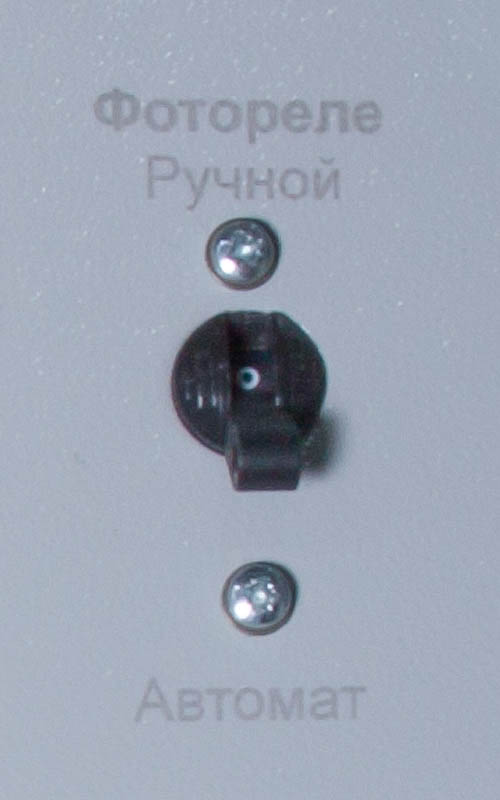

- переключатель режимов работы фотореле;

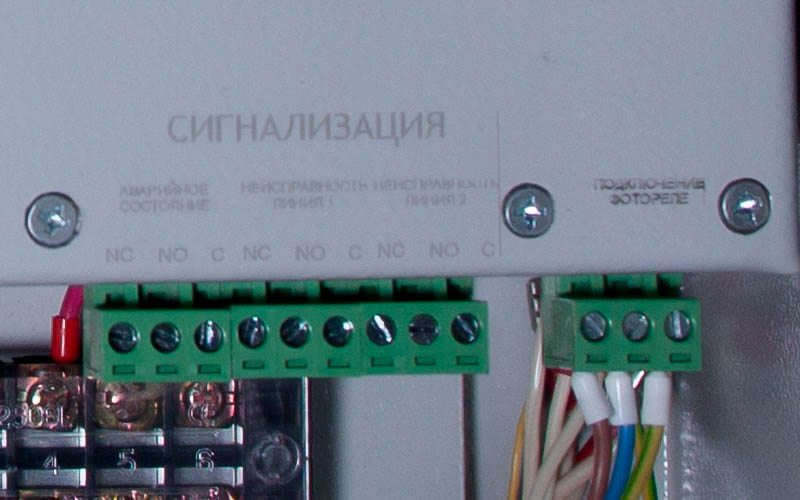

- разъемы для подключения системы мониторинга.
Информация для заказа
| LEDZOM тип 3 (шкаф 300*800*210, IP65, 2 группы АКБ, 14Ач, вход 220В, 2 линии ламп 48В, аккумуляторы 12В 9Ач (8шт)) | |
| BSLZ-3 | BSLZ-3 Блок управления заградительными огнями LEDZOM 1×220-2×48 «день-ночь» с УЗК-СОМ A2 |
| BSLZ-3T | BSLZ-3T Блок управления заградительными огнями LEDZOM 1×220-2×48 «день-ночь» с УЗК-СОМ A2 ТЕРМО |
| BSLZ-3T-АВР | BSLZ-3T-АВР Блок управления заградительными огнями LEDZOM 2×220-2×48 АВР «день-ночь» с АВР и УЗК-СОМ A2 ТЕРМО |
| BSLZ-3T-АВР-УЗИП | BSLZ-3T-АВР-УЗИП Блок управления заградительными огнями LEDZOM 2×220-2×48 АВР «день-ночь» с УЗК-СОМ A2 и УЗИП 40кА ТЕРМО |
| BSLZ-3 18Ач | BSLZ-3 Блок управления заградительными огнями LEDZOM 1×220-2×48 «день-ночь» с УЗК-СОМ A2, АКБ 48В 18Ач (2 группы по 9Ач) |
| BSLZ-3T 18Ач | BSLZ-3T Блок управления заградительными огнями LEDZOM 1×220-2×48 «день-ночь» с УЗК-СОМ A2 ТЕРМО, АКБ 48В 18Ач (2 группы по 9Ач) |
| BSLZ-3T-АВР 18Ач | BSLZ-3T-АВР Блок управления заградительными огнями LEDZOM 2×220-2×48 АВР «день-ночь» с АВР и УЗК-СОМ A2 ТЕРМО, АКБ 48В 18Ач (2 группы по 9Ач) |
| BSLZ-3T-АВР-УЗИП 18Ач | BSLZ-3T-АВР-УЗИП Блок управления заградительными огнями LEDZOM 2×220-2×48 АВР «день-ночь» с УЗК-СОМ A2 и УЗИП 40кА ТЕРМО, АКБ 48В 18Ач (2 группы по 9Ач) |
Внимание! Поставщик самостоятельно определяет марку и модель поставляемых аккумуляторов, входящих в комплектацию указанного блока управления заградительными огнями.
