Шкаф управления LEDZOM обеспечивает:

• работу заградительных огней от сети переменного тока 220 В, а при ее пропадании от аккумуляторных батарей;
• преобразование напряжения и питание заградительных огней от сети постоянного тока 48В;
• дистанционный контроль и местную светодиодную индикацию состояния линий светового ограждения;
• автоматическое включение/выключение заградительных огней в зависимости от уровня естественного освещения в автоматическом режиме (день/ночь);
• грозозащиту и защиту от перенапряжений, наведенных при ударах молнии со стороны линий светового ограждения (опционально);
• подогрев аккумуляторной батареи, в случаях низких температур окружающей среды;

Модельный ряд:

Описание работы изделия

Все оборудование размещено в металлическом шкафу.

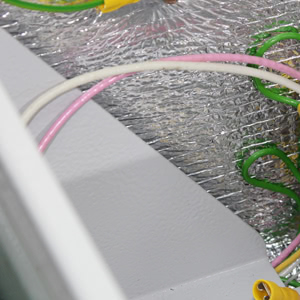

Все стенки шкафа изнутри покрыты теплоизоляционным материалом, который позволяет сберечь тепло в холодное время и уберечь оборудование от перегрева в жаркий период эксплуатации.

При разработке шкафа, мы постарались добиться того, чтобы управление шкафом было максимально интуитивно понятно.
Шкаф питается от напряжения 220В. Схема подключения позволяет ввести две независимые линии питания. На первый ввод подается напряжение от основной линии питания шкафа, на второй от резервной линии (если такая линия существует).

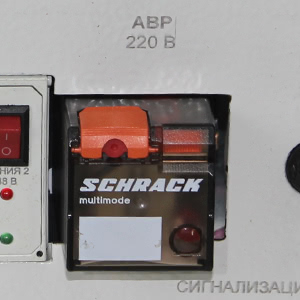

Встроенный в шкаф АВР автоматически переведет питание с основной линии на резервную, в случае потери напряжения на первом входе.

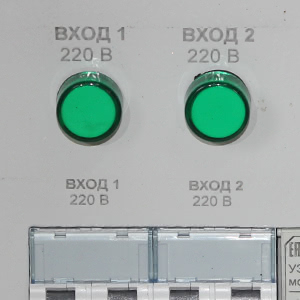

Индикаторы на передней панели шкафа информируют, от какой линии в данный момент запитан шкаф.

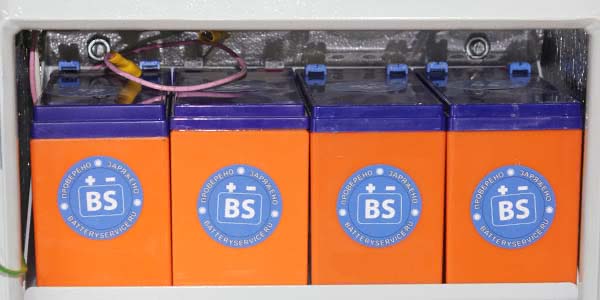

В случае потери напряжения на основной линии входа и резервной шкаф управления LEDZOM переходит в режим автономной работы. Для этого в шкафу устанавливается группа аккумуляторов, которые в штатном режиме работы заряжаются, а при пропадании напряжения на основном и резервном вводе, отдают накопленную энергию для поддержания работы подключенных фонарей.

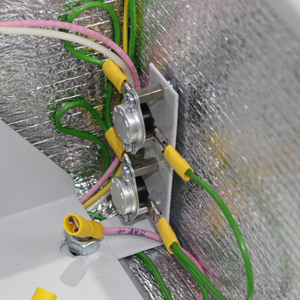

Чтобы в холодное время эксплуатации шкафа аккумуляторные батареи не теряли накопленный заряд, в шкафу предусмотрен подогрев аккумуляторной группы. Подогрев аккумуляторов начинает работать при понижении температуры в шкафу ниже -5 градусов по С. Контроль за температурой в шкафу производиться при помощи термостата. Для повышения отказоустойчивости предусмотрено два термостата. В случае выхода из строя одного, второй дублирует его работу.

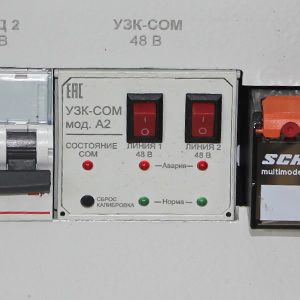

В шкафу предусмотрена защита от сверхтоков (попадании молнии или короткого замыкания проводов на вышке). Для ее реализации использовано УЗК-СОМ, устройство разработанное нашей компанией. В случае аварийного аварийной ситуации устройство прекращает подачу питания на потребителей и при помощи сухого контакта информирует оператора о неисправности.

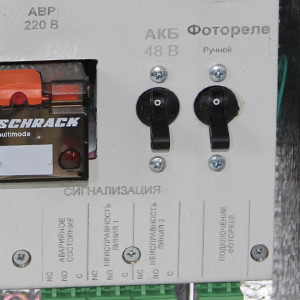

Шкаф может работать как в режиме круглосуточного снабжения потребителей (заградительных огней) питанием, так и в режиме «день-ночь». Для этого к шкафу подключается фотореле и выбирается режим отключения подачи питания «ручной» или с использованием фотореле.

Работа шкафа управления LEDZOM надежно, эффективно и проверено временем.


Технические характеристики изделия

Опционально может быть реализовано:

• контроль за состоянием аккумуляторных батарей;
• режим прерывистого включения огней («мигание») при отсутствии питающего напряжения и разряде аккумуляторных батарей.

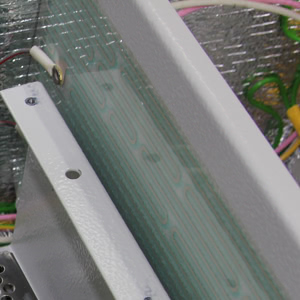

• термоизоляция и обогрев аккумуляторного отсека

Типовая комплектация изделия

• Блок управления заградительными огнями серии LEDZOM –  1 шт.
• Руководство по эксплуатации – 1 шт.
• Потребительская тара — 1 шт.
• Аккумуляторы 12В, 9Ач — 4 шт. (для артикула который содержит 9Ач)

Внешний вид и устройство изделия

Блок управления заградительными огнями серии LEDZOM состоит из следующих комплектующих:

1. шкаф металлический;
2. аккумуляторы свинцово-кислотные  48 В 9Ач — 1 группа 4 шт 9Ач;
3. выключатель АКБ;
4. разъемы для подключения кабелей питания 220 В 50 Гц;

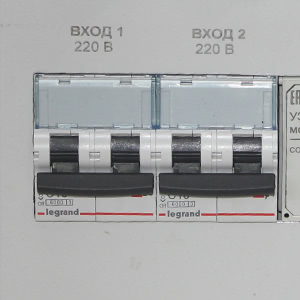

5. автоматы входного питания 220 В 50 Гц;
6. лампы сигнализации наличия входного питания 220 В 50 Гц;
7. автоматический выключатель работы (АВР);
8. преобразователь AC/DC220/48 В;
9. лампа сигнализации работы ИБП;
10. устройство защиты и контроля светового ограждения мачт УЗК-СОМ мод. А2;
11. фотореле;
12. переключатель режимов работы фотореле;
13. разъемы для подключения системы мониторинга;
14. система обогрева аккумуляторной батареи.

Информация для заказа

Внимание! Поставщик самостоятельно определяет марку и модель поставляемых аккумуляторов, входящих в комплектацию указанного блока управления заградительными огнями.
